产品设计

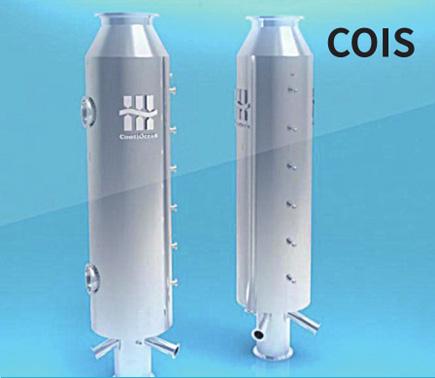

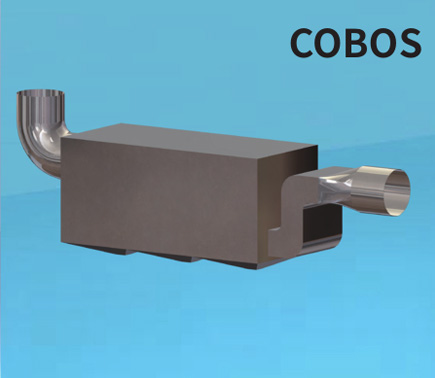

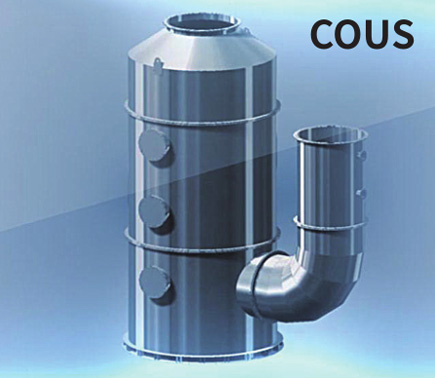

COIS/COUS/COBOS 系列闭式船舶烟气洗涤系统相继获得中国船级社、挪威德国船级社、英国劳氏船级社、美国船级社、法国船级社的认证,是国内荣获船级社证书最多的烟气洗涤系统厂家之一。该系统可以应用于下列使用高硫油为主燃料的船型:货轮,豪华邮轮,客滚船,大型渡船,海工平台等。汇舸脱硫产品设计团队拥有丰富的产品设计与研发经验,可以结合目前市场上各种不同船型,设计出适用于各船型的船用脱硫设备。快速的设计周期,严谨的设计方案,优秀的产品设备,便捷的操作模式,是汇舸脱硫团队成立以来为所有业主追求的目标。

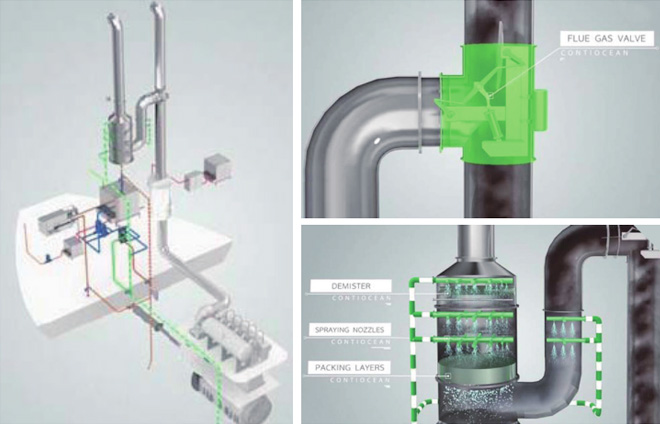

  • 独特设计的洗涤塔

    船用脱硫系统主要分为三种:开式系统,闭式系统,混合式系统

    开式系统:

    以海水为烟气洗涤介质,海水泵将海水输送进入脱硫塔,烟气中的SOx在显碱性的海水中溶解,以达到脱硫的目的。

    闭式系统:

    以混合了碱液的洗涤水为烟气洗涤介质,洗涤水在闭式系统中循环使用,通常贮存在系统柜中。当闭式系统启动时,循环泵从系统柜中抽取洗涤水,经过换热器冷却后,输送至洗涤塔中,在此过程中,海水将作为补给水和冷却水。水处理系统会不断从系统柜中抽取长时间使用的洗涤水进行处理,使水质达标。碱液将作为主要反映介质,被不断的加入到洗涤水中,参与脱硫反应。

    混合式系统:

    将开式系统与闭式系统集成到一个系统中。


  • 系统开环组成部分

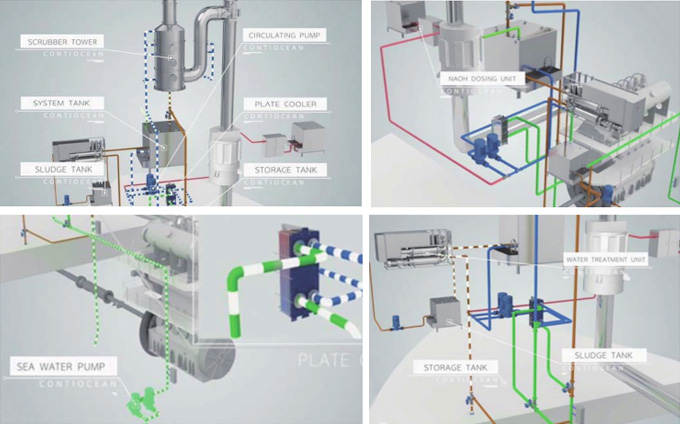

  • 系统闭环组成部分
与其他产品相比
项目 汇舸产品 其他产品
1 洗涤塔的材料 主要材质为合金31,具有极好的耐热性及耐腐蚀性主要材质为合金31,具有极好好的耐热性及耐腐蚀性 主要材质为SMO254,耐腐蚀性较差,长时间使用可能会导致塔体腐蚀
2 塔的结构和安装 整个脱硫塔不采用法兰连接,全塔采用焊接或螺栓贯穿整个基础,确保不会有泄露可能 法兰连接,在存水处可能引起泄漏。10米以上的塔由4根工字梁支撑。
3 塔的连接与接口 在工程设计的同时对洗涤塔进行定制设计,以达到最佳改装效果。所有人孔都有10度倾角,以避免人孔处有积水 塔的设计固定,工程公司必须遵循设计好的管路开口进行设计,改装难以确保为最优化设计
4 排水 排水口直径为进水口直径的1.5倍,底部排泄锥倾斜角度65°,确保底部不会有任何积水。 排水口直径为进水口直径的1.3倍,底部排泄锥倾斜角度70-75°
5 填料层 具有20%反压力的随机倾斜式结构
6 喷嘴 固定形式,无活动部件。 有些设计在喷嘴内装有旋转叶片。
7 硬件在环测试(HIL) 配合DNV-GL进行HIL,在安装前模拟车间所有工况,确保电气控制系统的 可靠性,进一步节省宝贵的调试时间。

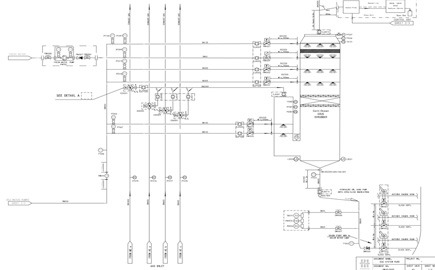

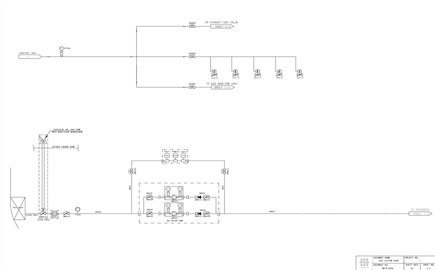

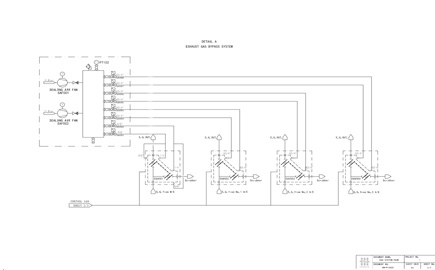

设计图纸
